Mi az a CAD és CAM?
A CAD (Computer-Aided Design) számítógéppel támogatott tervezést jelent. Lehetővé teszi alkatrészek, szerkezetek és gépelemek precíz 2D/3D modellezését.
A CAM (Computer-Aided Manufacturing) a gyártás számítógépes előkészítése. A CAD modellből gyártási utasítás (pl. G-kód) készül, amely CNC gépen vagy 3D nyomtatón futtatható.
A gyártási folyamat lépései
- 1️⃣ CAD modell elkészítése (3D tervezés)
- 2️⃣ CAM program generálása (szerszámpálya)
- 3️⃣ G-kód exportálás
- 4️⃣ CNC megmunkálás vagy 3D nyomtatás
- 5️⃣ Utómunka, felületkezelés
Autodesk Fusion használata
A projekt során az Autodesk Fusion tervezőszoftvert használtam. Ez egy professzionális CAD/CAM környezet, amely támogatja:
- Parametrikus 3D modellezést
- Assembly (összeállítás) tervezést
- Anyag- és megjelenés beállítást
- CAM modul használatát

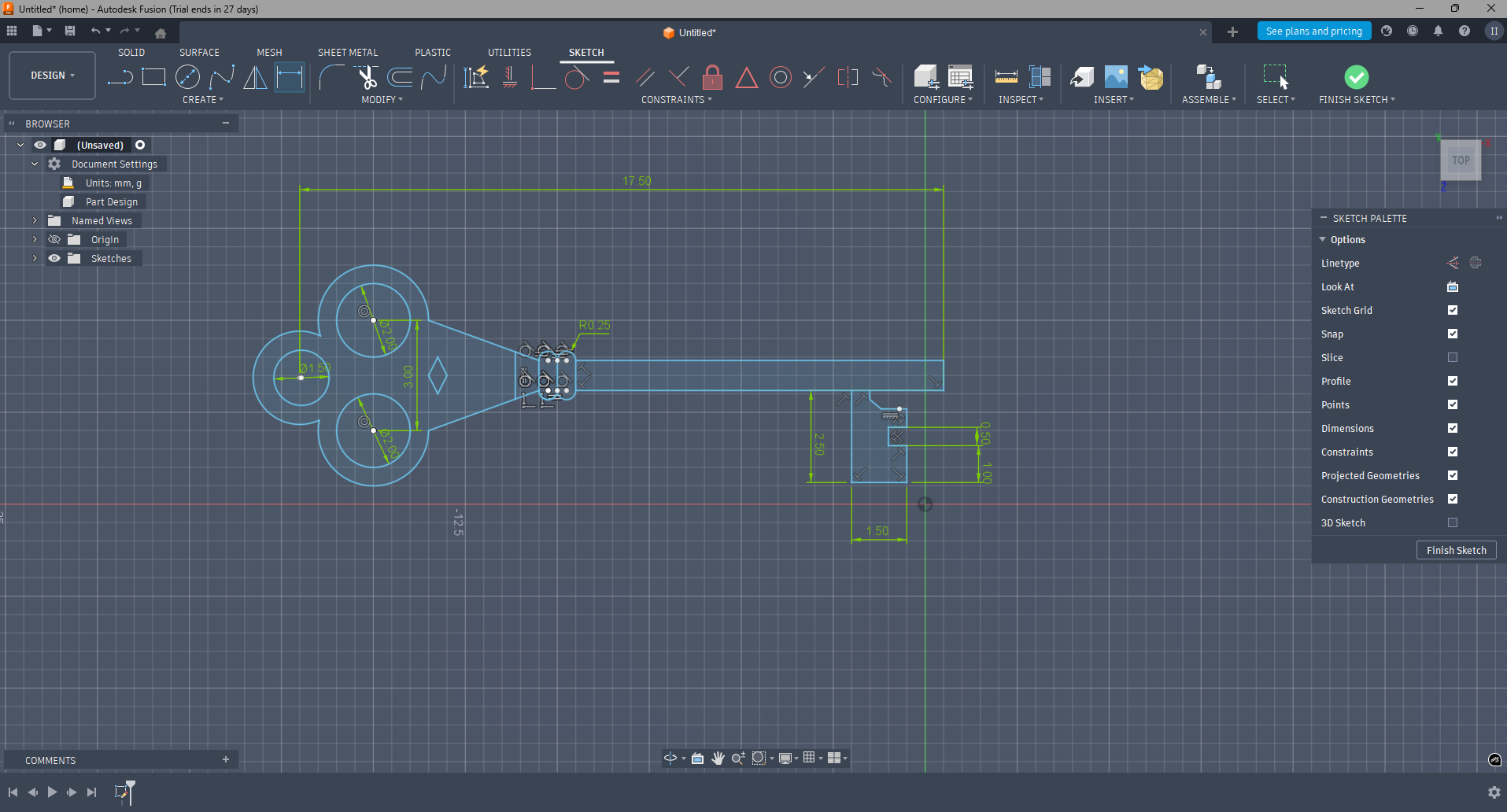

Sketch mód
A tervezés 2D vázlatrajzzal indul. Méretezett geometriai elemekből (kör, vonal, ív) épül fel az alkatrész alapja.

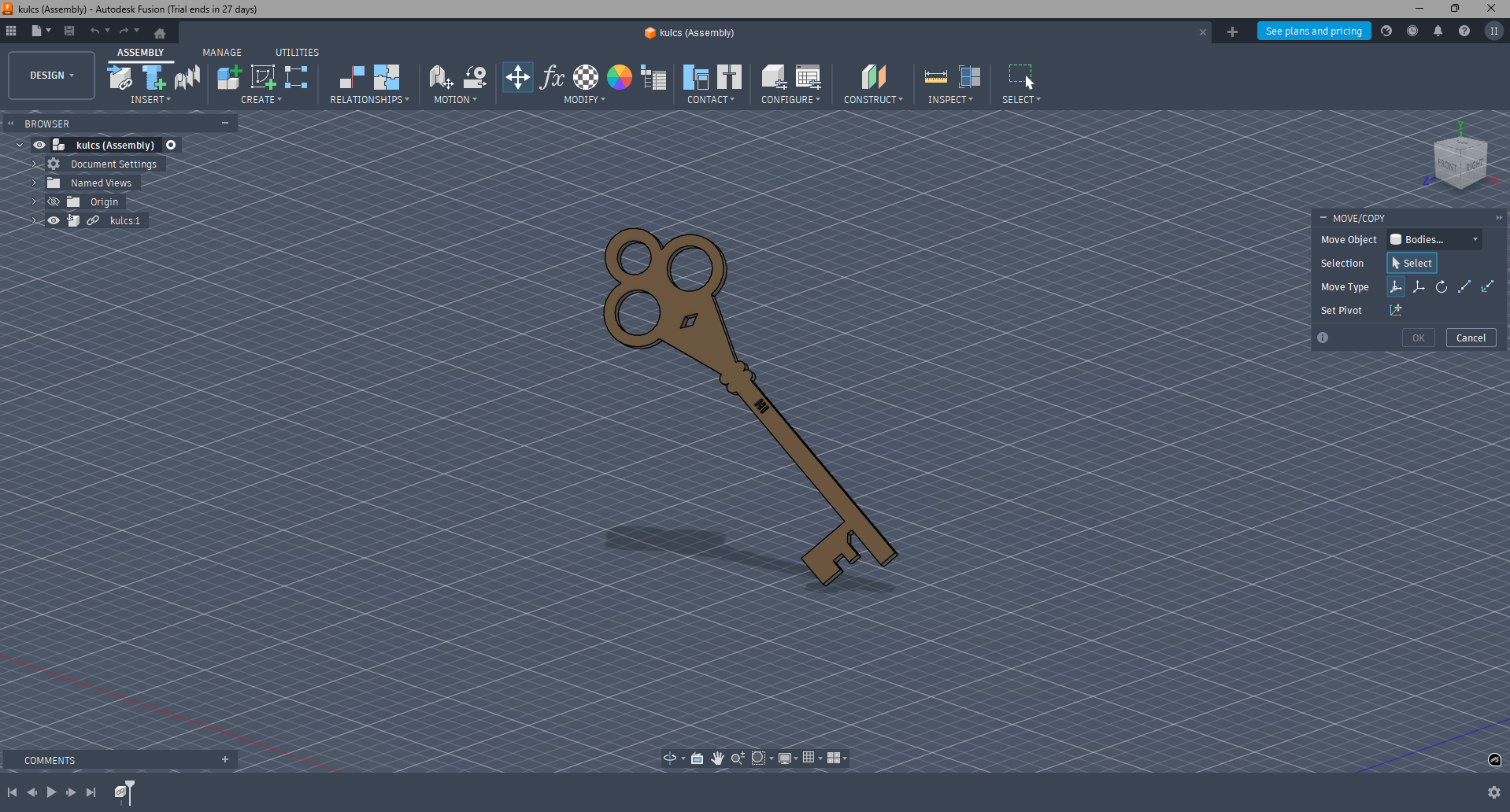

Assembly mód
Az Assembly környezetben több alkatrész összeillesztése és vizsgálata történik. Itt ellenőrizhető az illesztés és a geometriai pontosság.
Egyedi alumínium kulcs tervezése
A projekt célja egy egyedi tervezésű kulcs modell elkészítése volt. Az alkatrész alumíniumból készült, azonban a megjelenése bronz hatású felületet kapott.
Tervezési szempontok:
- ✔ Parametrikus méretezés
- ✔ Szimmetrikus kialakítás
- ✔ Gravírozott név a testen
- ✔ Pontos furatok és kontúrok

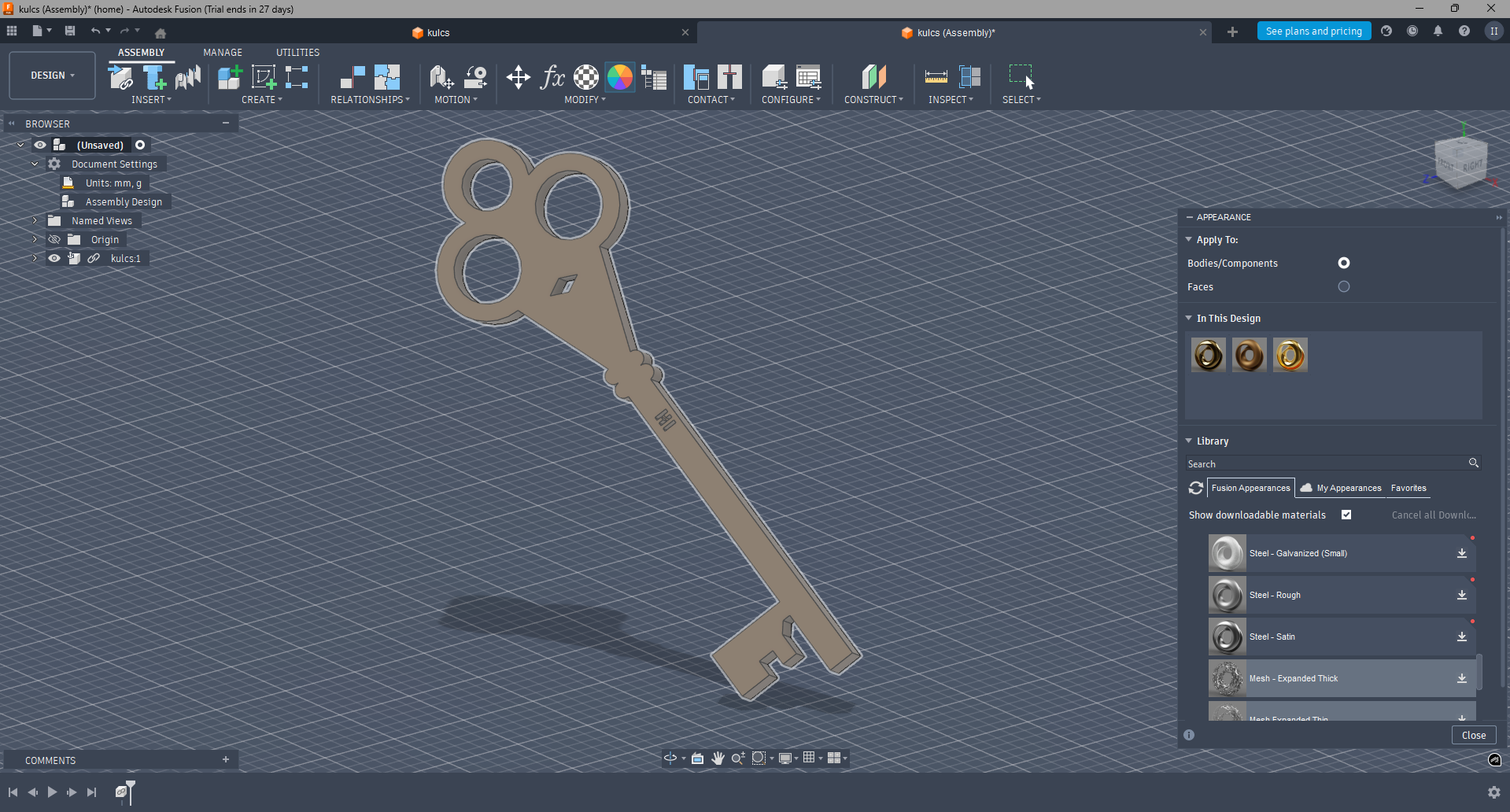

Anyag és megjelenés
Az alapanyag alumínium, azonban a Fusion "Appearance" panelen bronz textúrát alkalmaztam, hogy esztétikusabb megjelenést kapjon.
Gravírozás
A kulcs testébe a nevem gravírozásra került. Ez a Sketch → Text → Extrude Cut művelettel történt, amely negatív anyaglevételt jelent.
Tanulságok
- ✔ Parametrikus gondolkodás fejlesztése
- ✔ Gyártástechnológiai szemlélet
- ✔ 3D modellezési precizitás
- ✔ Anyag- és felületkezelési alapok
